Helicograph - mechanické křivítko pro tvorbu spirál

Kvalita obrázků a to zejména druhého není dostačující, v ruce jsem foťák bez blesku neudržel a tento Pentax rozmazaává fotky automaticky  (skryté tlačítko na kazení fotek).

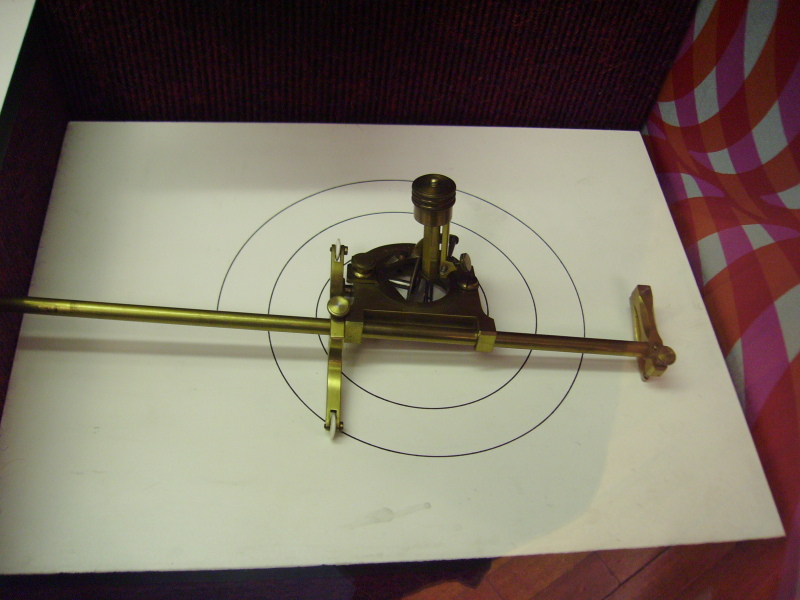

Obr.1. Heliciograph Pentrose a Bennetta pro tvorbu Archimedovy křivky.

Archimedes ze Syrakus definoval ve 28 větách v díle O spirálách Archimedovu křivku takto:

"Spirála je čára, opisovaná bodem rovnoměrně se pohybujícím po křivce pohybujícím po přímce, zatímco se tato přímka rovnoměrně otáčí v rovině kolem jednoho pevného bodu, který na ní leží."

Volně přeložené informace o přístroji, podobné výše uvedenému výkladu spirály:

Heliciograph 1850

Heliciograph Pentrose a Bennetta je určen k rýsování Archimedovy spirály. Funguje na jednoduchém principu a to, že kreslící pero musí rotovat kolem pevného bodu, přičemž se součastně zvětšuje vzdálenost od pevného bodu rotace.

Držák, nesoucí kreslící pero má volnost pohybu podél vodorovné vodící tyče. Pokud se osa svislého frézovaného kolečka, které částečně nese držák pera, navede na úhlel směrem k vodící tyčce, držák s perem se při rotaci přístroje pohybuje podle vodící tyčky, přičemž pero za sebou zanechává na papíře spirálu.

Haleluja

Obr.2, Text k přístroji.
